Le système de gestion des batteries de BYD

Lorsqu’on aborde le sujet des véhicules électriques (VE), la capacité de la batterie et l’autonomie sont souvent au centre des discussions. Cependant, le véritable héros de tout VE efficace et durable est un système de contrôle sophistiqué qui fonctionne sans relâche en arrière-plan : le système de gestion de batterie (BMS). Pour BYD, leader mondial dans le domaine des véhicules à énergie nouvelle et de l’innovation en matière de batteries, le BMS n’est pas un simple accessoire ; c’est le système nerveux central qui garantit que chaque kilowattheure d’énergie est utilisé de manière sûre, efficace et intelligente [1].

1. Qu'est-ce qu'un BMS ? Le gardien et le décideur de la batterie

Une batterie moderne pour véhicule électrique est un ensemble complexe composé de centaines de cellules lithium-ion qui doivent fonctionner en parfaite harmonie. Même un léger déséquilibre entre les cellules peut entraîner une baisse des performances, une durée de vie réduite ou, dans les cas extrêmes, des risques pour la sécurité. Le BMS assure la surveillance en temps réel de l'ensemble du pack-batterie, dont il est à la fois le « cerveau » et le « gardien » [2].

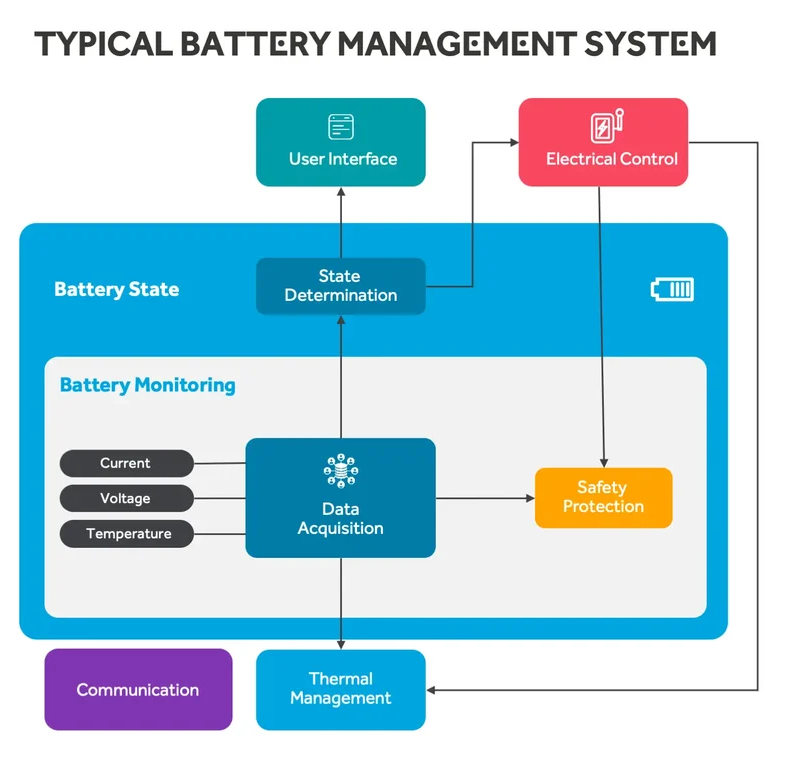

Source : [Alamy/Schéma technique]

Les principales fonctions de surveillance du système de gestion de batterie (BMS) de BYD sont les suivantes :

•Gestion de la tension : suivi de la tension de chaque cellule afin d’éviter toute surcharge ou décharge excessive, ce qui est essentiel pour la santé et la sécurité de la batterie.

• Contrôle du courant : régulation du flux électrique tant en charge qu’en décharge en fonction des conditions en temps réel, afin d’éviter tout courant excessif susceptible d’endommager la batterie.

• Surveillance de la température : garantir la stabilité thermique de toutes les cellules, ce qui est essentiel pour la sécurité, la longévité et des performances optimales. Des températures extrêmes peuvent réduire considérablement la durée de vie de la batterie et présenter des risques d'incendie.

• Estimation de l'état de charge (SOC) : calculer avec précision l'autonomie restante de la batterie afin de rassurer les conducteurs et d'éviter toute perte de puissance inattendue. Cela implique l'utilisation d'algorithmes complexes qui prennent en compte divers facteurs, tels que la température et le taux de décharge.

• Calcul de l'état de santé (SOH) : permettre de prévoir le vieillissement à long terme de la batterie et la dégradation de ses performances, afin de faciliter une maintenance préventive et d'informer le conducteur de l'état général de la batterie.

En termes simples, si la batterie est le cœur du véhicule électrique, le BMS est le cerveau qui lui permet de battre correctement, en prenant des décisions cruciales des centaines de fois par seconde.

2. La sécurité avant tout : la philosophie fondamentale du BMS de BYD

La sécurité des batteries est une priorité absolue, d’autant plus que les véhicules électriques se développent sur des marchés mondiaux caractérisés par des climats et des infrastructures de recharge variés. Le système de gestion de batterie (BMS) de BYD intègre plusieurs niveaux de protection afin de garantir la tranquillité d’esprit de chaque conducteur, en s’appuyant sur la sécurité inhérente à sa technologie « Blade Battery » [3].

2.1. Gestion de la sécurité thermique

Le système de gestion de batterie (BMS) de BYD utilise des dizaines de capteurs de haute précision pour mesurer les températures sur l'ensemble du bloc-batterie. Si le système détecte une élévation anormale de la température, ses algorithmes d’alerte précoce déclenchent instantanément des mesures d’atténuation, telles que la limitation du courant, l’activation du système de refroidissement ou l’isolation des modules concernés. Cette approche proactive permet d’éviter l’emballement thermique, un risque majeur pour la sécurité des batteries lithium-ion.

2.2. Stratégies d'égalisation des cellules

À mesure que les cellules au lithium vieillissent, leurs performances et leur capacité varient naturellement. BYD utilise à la fois des techniques d’égalisation actives et passives pour équilibrer les niveaux d’énergie de toutes les cellules du pack. L'égalisation active redistribue l'énergie des cellules les plus chargées vers celles qui le sont moins, tandis que l'égalisation passive dissipe l'énergie excédentaire des cellules les plus chargées. Cela garantit qu'aucune cellule n'est sursollicitée ou sous-utilisée, ce qui optimise la capacité utile globale et prolonge la durée de vie totale de la batterie.

2.3. Diagnostics prédictifs et tolérance aux pannes

Le BMS ne se contente pas de réagir aux problèmes : il les anticipe. En analysant en permanence les tendances observées au niveau de la dérive de tension, des variations de résistance et des pics de température localisés, le système est capable d’identifier les risques potentiels bien avant qu’ils ne dégénèrent en panne. Cette capacité prédictive avancée permet une maintenance proactive et une sécurité renforcée, en alertant souvent le conducteur ou le centre de service des problèmes potentiels avant qu’ils ne deviennent critiques. De plus, le BMS de BYD est conçu selon des architectures tolérantes aux pannes, ce qui signifie que même en cas de défaillance d’un composant, le système peut souvent continuer à fonctionner en toute sécurité en mode dégradé.

3. Intégration poussée avec la batterie Blade : une approche synergique

Depuis son lancement en 2020, la batterie BYD Blade a établi une nouvelle référence dans le secteur en matière de sécurité et de densité énergétique. Ce succès tient en grande partie à son intégration parfaite et poussée avec le BMS [4].

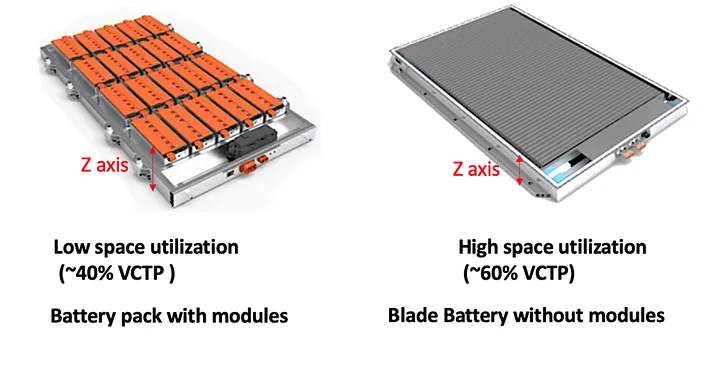

Source : [Site officiel de BYD / Munro Live]

BYD étant une entreprise intégrée verticalement — qui conçoit et fabrique à la fois la composition chimique des batteries et les systèmes de contrôle électronique —, le BMS est spécialement conçu pour la composition chimique unique LFP (lithium-fer-phosphate) de la batterie Blade et sa conception « cell-to-pack » (CTP). Cette conception conjointe se traduit par :

• Une énergie utilisable plus importante : un étalonnage précis du SOC, optimisé en fonction des caractéristiques de la batterie Blade, permet aux conducteurs d’exploiter davantage la capacité de la batterie sans compromettre la sécurité ni la durée de vie.

• Meilleure stabilité climatique : le système de gestion de la batterie (BMS) optimise les performances en cas de froid ou de chaleur extrêmes, un point faible courant chez de nombreux concurrents. Cela garantit une autonomie et des performances de recharge constantes, quelle que soit la région géographique.

• Cycle de vie prolongé : grâce à une gestion intelligente spécialement adaptée à la composition chimique des batteries LFP, les batteries BYD ont une durée de vie de plusieurs centaines de milliers de kilomètres avec une dégradation minimale, dépassant souvent la durée de vie du véhicule.

•Intégrité structurelle renforcée : la conception CTP, associée à la surveillance assurée par le système de gestion de la batterie (BMS), permet d'obtenir un bloc-batterie robuste et sûr, capable de résister à des forces externes importantes.

4. Efficacité et gestion de l'autonomie : optimiser le nombre de miles par kWh

Au-delà de la sécurité, le BMS est essentiel pour optimiser l'efficacité de conduite et augmenter l'autonomie en conditions réelles. Grâce à un contrôle dynamique de l'énergie, le BMS de BYD garantit que l'énergie est fournie au moteur de la manière la plus efficace possible, en s'adaptant aux conditions de conduite et au comportement du conducteur.

Par exemple, lors du freinage régénératif, le BMS détermine avec précision la quantité de courant pouvant être renvoyée en toute sécurité vers la batterie sans provoquer de surtension. Lors d’une accélération rapide, il calcule le taux de décharge maximal sûr afin d’offrir des performances optimales sans endommager les cellules. C’est cette “ négociation ” constante entre performances, longévité et efficacité qui rend les véhicules électriques BYD si fiables et économiques dans des conditions réelles d’utilisation. L’estimation très précise de l’état de charge (SOC) réduit également l’angoisse liée à l’autonomie, en fournissant aux conducteurs des informations fiables sur leur autonomie restante.

5. Communication et distribution d'électricité : un effort coordonné

Le système de gestion de la batterie (BMS) de BYD ne fonctionne pas de manière isolée. Il collabore avec d’autres systèmes essentiels du véhicule, notamment l’unité de commande du moteur (MCU), l’unité de commande du véhicule (VCU) et le système de gestion thermique, afin de coordonner la fourniture de puissance et d’optimiser les performances globales du véhicule [5].

Les principales fonctions de communication sont les suivantes :

•Échange de données à haut débit : utilisation de protocoles de communication robustes tels que CAN (Controller Area Network) et Ethernet pour garantir un échange de données rapide et fiable entre le BMS et les autres calculateurs.

• Fusion des données au niveau des cellules : le BMS collecte des données détaillées provenant de chaque cellule et les agrège afin de fournir des informations complètes à la VCU, ce qui permet de prendre des décisions éclairées concernant les demandes de puissance et la récupération d'énergie.

•Planification avec équilibrage de charge : le système ajuste en permanence les besoins en puissance pour l'accélération, les montées et le freinage régénératif, garantissant ainsi que la batterie ne soit jamais soumise à une charge excessive tout en offrant des performances optimales.

Une accélération soudaine nécessite un courant élevé et instantané : le BMS détermine s'il est possible de fournir cette puissance en toute sécurité. Lors de la descente d'une pente raide, le freinage régénératif recharge la batterie : le BMS contrôle le courant afin d'éviter tout risque de surtension. Ce dialogue permanent garantit que l'ensemble du groupe motopropulseur fonctionne comme une unité cohérente et intelligente.

6. BYD face au secteur : l'avantage d'une R&D indépendante et d'une intégration verticale

De nombreux constructeurs automobiles traditionnels font appel à des fournisseurs tiers pour leurs solutions BMS, ce qui peut entraîner des difficultés d'intégration et ralentir les cycles d'innovation. En revanche, la R&D indépendante de BYD et son intégration verticale — de la production des cellules de batterie à l'assemblage final des véhicules — lui confèrent un avantage concurrentiel significatif [6].

Cette approche intégrée permet :

• Optimisation sur mesure : le système de gestion de batterie (BMS) est parfaitement adapté aux compositions chimiques des batteries et aux plateformes de véhicules propres à BYD.

• Innovation plus rapide : BYD est en mesure de procéder rapidement à des itérations et de mettre en œuvre des améliorations dans l'ensemble de son écosystème de véhicules électriques.

• Rentabilité : Le développement et la fabrication en interne peuvent permettre une meilleure maîtrise des coûts, ce qui profite aux consommateurs.

Voici un aperçu comparatif :

Conclusion : BYD se distingue tout particulièrement en matière de sécurité et de stabilité climatique des batteries LFP destinées au grand public, tout en rivalisant avec les leaders mondiaux dans le domaine de l'intelligence des véhicules électriques haute performance.

7. Conçu pour l'avenir : mises à jour OTA et compatibilité avec la plateforme 800 V

À mesure que la technologie des batteries et les infrastructures dédiées aux véhicules électriques continuent d’évoluer, le système de gestion de batterie (BMS) évolue lui aussi. Les derniers systèmes de BYD prennent en charge les mises à jour « Over-the-Air » (OTA), ce qui permet d’améliorer en permanence les algorithmes de sécurité et l’efficacité de la recharge, ainsi que de déployer de nouvelles fonctionnalités tout au long du cycle de vie du véhicule. Cela garantit que les véhicules électriques BYD restent à la pointe de la technologie longtemps après leur sortie d'usine [7].

De plus, la nouvelle génération de systèmes de gestion de batterie (BMS) de BYD est conçue pour répondre aux besoins énergétiques considérables des plateformes haute tension de 800 V, permettant ainsi une recharge ultra-rapide capable d’ajouter des centaines de kilomètres d’autonomie en quelques minutes seulement. Cette conception avant-gardiste garantit que les véhicules BYD sont prêts pour la prochaine vague de technologies des véhicules électriques, offrant un confort et des performances inégalés.

Conclusion : le héros méconnu de la révolution des véhicules électriques

Les acheteurs de voitures pensent rarement au BMS lorsqu’ils montent à bord de leur véhicule, et c’est exactement comme cela doit être. Il fonctionne en silence et sans faille, garantissant que chaque trajet soit sûr, efficace et fiable. Alors que le monde s’oriente vers la mobilité électrique, la maîtrise par BYD tant de la chimie des batteries que des systèmes de contrôle intelligents confère à l’entreprise un avantage décisif. Si la batterie Blade est sans doute la vedette du spectacle, le BMS est l’ingénieur de génie qui œuvre dans l’ombre, rendant chaque recharge plus efficace et chaque trajet plus sûr.

Dans l'univers des véhicules électriques, la « puissance intelligente » ne se résume pas à l'énergie : il s'agit d'une énergie intelligente. Le système de gestion de batterie (BMS) de BYD permet à des millions de conducteurs à travers le monde de profiter de cette intelligence, jour après jour.
